EL冷光片,EL发光线的连接方法
来源:薄膜压力传感器_TEKSCAN_气体传感器_纸电池_薄膜电池_柔性电池_充电纸电池_软包电池人因工程_人因心理学_生物力学_压力测量 | 发布时间:2011/11/13 | 浏览次数:

EL冷光片,EL发光线的连接示意图

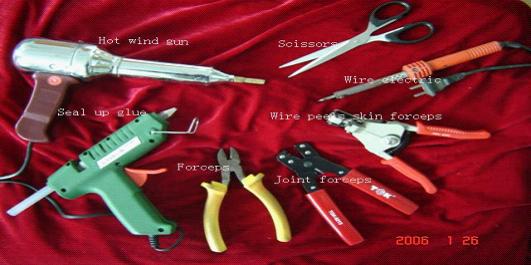

.  基本工具

1. 热缩管 (粗,细)

2. 剥线钳

3. 电热风枪

4. 电热焊接

5. 电热热熔胶枪与胶棒

EL冷光片,EL发光线

.  发光线端(断)头的密封处理:

2.1 正确使用剥线钳卡口,剥离塑料外皮。

2.2 分离发光线两个电极(中心电极与2个外电极),选择可以套入的热缩管。

2.3       使用热风枪加热,使热缩管收缩,并密封端头。

EL冷光片,EL发光线EL冷光片,ELEL冷光片,EL

三.发光线与电线的连接

EL冷光片

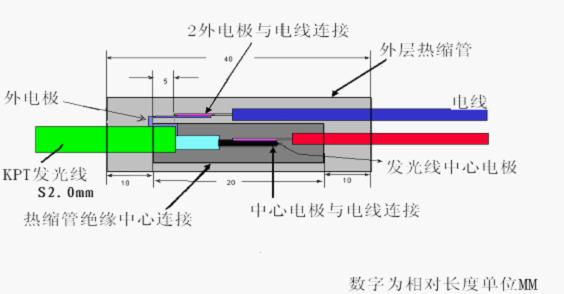

31标准牢固连接方法:

EL冷光片EL冷光片EL冷光片EL冷光片EL冷光片EL冷光片

3.2 简易连接方法

3.21准确分离两个电极,剥离部分发光涂层,并与电线焊接。注意绝缘中心电极的热缩管应首先套入。

3.22牢固连接中心电极,并使用热缩管密封绝缘。注意2外电极不可以与中心电极接触

3.23牢固连接2外电极与电线。

3.24 使用备用外层热缩管密封。

EL广告片

注意:使用备用外层热缩管密封前可以加入热熔胶,使其防水及耐折性更好。

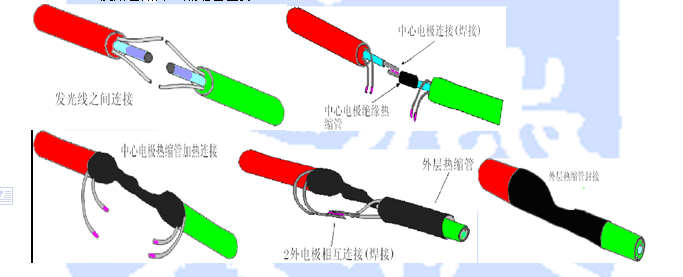

四.发光线与发光线连接

4.1正确剥离发光线塑料外皮

4.2 准确分离两个电极,剥离部分KPT发光涂层,中心电极相互连接(焊接)。注意绝缘中心电极的热缩管应首先套入。

4.3牢固连接中心电极,并使用热缩管密封绝缘。注意2外电极不可以与中心电极接触

4.4相互牢固连接2外电极。

4.5使用备用外层热缩管密封。

EL广告片

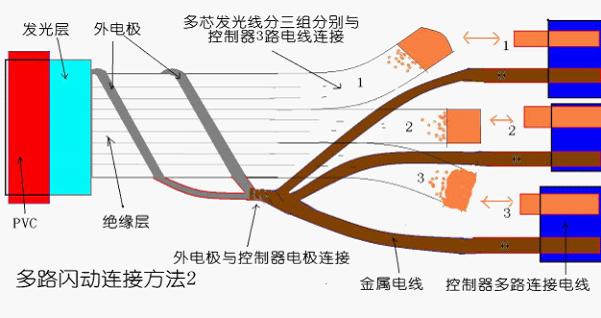

五.多芯闪动发光线与驱动电源线连接

5.1正确剥离发光线PVC塑料外皮

5.2 准确分离两个电极,剥离部分KPT发光材料层.

5.3线芯是由0.1毫米的9根铜组成,中心有尼龙丝缠绕尼龙丝可以裁减去掉.拨离每根细线芯的表面绝缘层,使金属导电部分露出.

5.4相邻3根线芯为1,形成3组心电极,可以构成3路流水闪动注意:  最多可以单根线芯为1形成9组心电极,可以构成9路流水闪动.另 可能有1-2多余细线芯,则随意分组.

5.5每组 心电极分别与控制驱动器对应的电源引线连接.

5.6发光线两根金属外电极与控制驱动器的公用电源线连接.

5.7以上每路均使用热缩管隔离密封。

EL发光线连接

el发光线连接

6.检测

61如接入驱动,通电不亮,应立刻断电,检查短路。

62发光线工作时局部发热,发热处有坏点,原因有外力断裂现象。

63使用后突然不亮,有连接不牢处,检查连接处与端头。



发热分界线就为断点(接触不良),红外线热像仪图片

注意事项

1、 本产品禁止未经驱动器而直接同城市照明电源连接使用。

2、 动态闪动是由驱动器电路控制实现的.

3、 通电状态下不得裁剪.裁剪接头处电极不可短路,并做防水与密封处理。

4、 柔性霓虹线在连接、安装过程中不可拉扯弯曲折叠。

5、 驱动器标定长度应与实际使用发光线对应,否则有可能损坏发光线与驱动器,并造成危险.驱动器应在规定电压下使用.

6、 本产品在运输安装过程中可能发生损伤,致使工作时发热,此时应立刻断电,返回销售商维修,短路与短路及空载驱动器均会顷刻损坏驱动器。

7、 产品使用时周围环境中不应存在易燃物品、腐蚀性物品,以免发生危险。

8、 安装与技术连接过程中应有专业人员的指导。

*违反上述注意事项会造成火灾人身伤害等危险,以及损坏驱动器或发光
